앵커 공법




Ground Anchor System


Ground Anchor System은 구조물에서 인장력을 지반에 전달하여 안정성을 확보하기 위한 공법으로 정착지반에 따라 SOIL NAIL, ROCK ANCHOR로 구분되나

GROUND ANCHOR로 통용되고 있다.



1950년대 깊은 굴착에 적용하기 시작한 이후 현재까지 건설현장에서 다양하게 적용되고 있으며, 그에 따른 기술발전으로 관리기준도 강화되고 있다.

국내에서는 GROUND ANCHOR공법에 대한 마땅한 시방기준이 마련되지 않는 실정이므로 GROUND ANCHOR의 품질관리기준은

국제적인 규정에 의거한 시방기준(BS,DI)을 시용하고 있다.

Ground Anchor System은 구조물에서 인장력을 지반에 전달하여 안정성을 확보하기 위한 공법으로 정착지반에 따라 SOIL NAIL, ROCK ANCHOR로 구분되나 GROUND ANCHOR로 통용되고 있다.



1950년대 깊은 굴착에 적용하기 시작한 이후 현재까지 건설현장에서 다양하게 적용되고 있으며, 그에 따른 기술발전으로 관리기준도 강화되고 있다.

국내에서는 GROUND ANCHOR공법에 대한 마땅한 시방기준이 마련되지 않는 실정이므로 GROUND ANCHOR의 품질관리기준은

국제적인 규정에 의거한 시방기준(BS,DI)을 시용하고 있다.

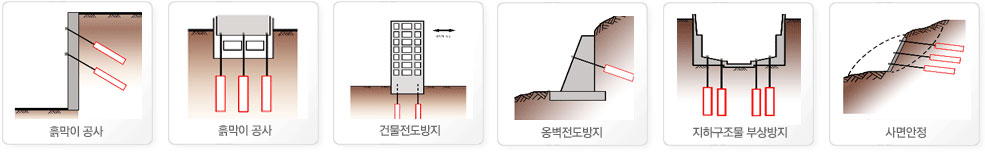

적용 범위



Permanent Anchor System

BAR TYPE PERMANENT ANCHOR

그라우트 부착력에 의해 인장력에 대응하는 앵커로 고강도 특수 강봉 Macalloy 1030과 NUT를 이용한 공법
  • 직경이 큰 긴장재의 사용으로 부식환경에 대한 저항력 우수
  • 고강도 강봉을 지상에서 선 그라우팅(Pregrouting)하므로 완벽한 부식방지 가능
  • 정착구 인장시 정착구 슬립이(▲ =1mm)적어 인장력의 손실감소로 하중전달 효율성 증가
  • 너트식으로 인장작업 및 재긴장이 간편하며 유지관리에 용이


STAND TYPE PERMANENT ANCHOR

그라우트 부착력에 의해 인장력에 대응하는 앵커로 강연선을 사용하여 Wedge를 이용한 공법
  • 쉽게 재긴장이 가능한 시스템
  • 슬리브 커플러 및 커넥션슬리브로 차수의 역할을 함으로써 정착부에 부식방지는 물론 시공성을 향상시킴
  • Wedge Seating Device를 이용하여 Wedge를 인위적으로 밀어 넣어 Wedge 슬립을 위한 응력감소를 최소화


BAR TYPE VS STAND TYPE

구분 Bar Type Anchor Stand Type Anchor

자재

ㆍ 고강도 특수강봉(Macalloy Bar)
ㆍ 정착방식 : Nut
ㆍ 자재조립이 단순하여 현장제작가능
ㆍ 강연선(Stand)
ㆍ 정착방식 : Wedge
ㆍ 자재조립이 복잡하여 공장제작필요

시공성

ㆍ 1개의 강봉으로 이중 피막처리가 간단하고 견고하여

     영구구조물 적용에 효과적
ㆍ 현장 지질 여건에 따라 앵커체의 길이변경이 용이함

     (COUPLER 이음)
ㆍ 1개의 강봉으로 인장력 전달이 균일

ㆍ 1개의 강봉으로 이중 피막처리가 간단하고 견고하여 영구구조물 적용에 효과적
ㆍ 현장 지질 여건에 따라 앵커체의 길이변경이 용이함 (COUPLER 이음)
ㆍ 1개의 강봉으로 인장력 전달이 균일

ㆍ 여러가닥의 강연선의 꼬임으로 이중피막처리가 복잡하고

     한가닥만 부식되어도 전체에 영향을 미치므로 영구구조물

     적용에 다소 미흡
ㆍ 앵커체 공장제작으로 현장 여건변화에 따른 앵커체의 길이

     조정시 적응이 불리하여 비경제적
ㆍ 여러가닥의 강연선으로 편심발생확률이 높아 인장력 전달 불안정

ㆍ 여러가닥의 강연선의 꼬임으로 이중피막처리가 복잡하고 한가닥만 부식되어도 전체에 영향을 미치므로 영구구조물 적용에 다소 미흡
ㆍ 앵커체 공장제작으로 현장 여건변화에 따른 앵커체의 길이 조정시 적응이 불리하여 비경제적
ㆍ 여러가닥의 강연선으로 편심발생확률이 높아 인장력 전달 불안정

적용사례



Removal Anchor


Ground Anchor System은 구조물에서 인장력을 지반에 전달하여 안정성을 확보하기 위한 공법으로 정착지반에 따란 SOIL NAIL, ROCK ANCHOR로 구분되나

GROUND ANCHOR로 통용되고 있다.


1950년대 깊은 굴착에 적용하기 시작한 이후 현재까지 건설현장에서 다양하게 적용되고 있으며 그에 따른 기술발전으로 관리기준도 강화되고 있다.
국내에서는 GROUND ANCHOR공법에 대한 마땅한 시방기준이 마련되지 않는 실정이므로 GROUND ANCHOR의 품질관리기준은 국제적인

규정에 의거한 시방기준(BS,DI)을 시용하고 있다.




Ground Anchor System은 구조물에서 인장력을 지반에 전달하여 안정성을 확보하기 위한 공법으로 정착지반에 따란 SOIL NAIL, ROCK ANCHOR로 구분되나 GROUND ANCHOR로 통용되고 있다.


1950년대 깊은 굴착에 적용하기 시작한 이후 현재까지 건설현장에서 다양하게 적용되고 있으며 그에 따른 기술발전으로 관리기준도 강화되고 있다.
국내에서는 GROUND ANCHOR공법에 대한 마땅한 시방기준이 마련되지 않는 실정이므로 GROUND ANCHOR의 품질관리기준은 국제적인 규정에 의거한 시방기준(BS,DI)을 시용하고 있다.




Removal Anchor의 특징

  • 시공비 절감과 공기단축
  • 100% 재인장 가능
  • 정밀시험후 시공
  • 제거된 앵커체는 3회 재사용 가능(경제적,환경적 측면우수)
  • 제거 가능하므로 인접 지하 개발시 대민 분쟁을 피할 수 있다
  • 부지사용료 지불이 없어 공사비가 기존 앵커공법보다 20~50% 저렴


Removal Anchor 문제점 보안

기존 앵커 공사의 대부분이 Stand Type으로 설계, 시공되어 인장시 편심 발생과 중앙연선에 집중하중 발생으로 파괴가 자주 일어남, 또한 단면이 적어 부식에 취약하여 영구적인 구조물에 신뢰성이 떨어지며 재인장이 곤란하여 재인장 사례도 거의 없는 실정으로 Bar type으로 신뢰성을 부여함.
