원추형 팽이기초 말뚝




팽이말뚝기초 개요

 팽이말뚝(또는 팽이기초)은 1960년대 초반 일본에서 개발된 후,
     구조물의 기초 신축 및 보강공법으로 활용.

 팽이말뚝은 1980년대 말까지 6천여 개소의 현장에 적용되어
     그 효과가 입증됨.

 국내에서도 1990년 초반에 도입된 후, 최근까지도 다양한
     현장에 적용되고 있음.



팽이말뚝기초 개요


 팽이말뚝(또는 팽이기초)은 1960년대 초반 일본에서 개발된 후, 구조물의 기초 신축 및 보강공법을 활용.
 팽이말뚝은 1980년대 말까지 6천여 개소의 현장에 적용되어 그 효과가 입증됨.
 국내에서도 1990년 초반에 도입된 후, 최근까지도 다양한 현장에 적용되고 있음.


원추형 팽이말뚝의 기대효과

 구조물 기초의 접지면적을 확대시킴.
 팽이말뚝 본체의 기하학적 형상과 팽이말뚝 사이의 다짐된 채움 쇄석이 응력집중을 방지(하중분산효과).
 원추부와 말뚝부의 역학적 특성을 활용함으로써 기초의 지지력 향상 및 침하억제를 기대할 수 있음.
 팽이말뚝 구조 중 파일부의 역할로 활동에 대한 안정성을 기대할 수 있음.


원추형 팽이말뚝의 구조

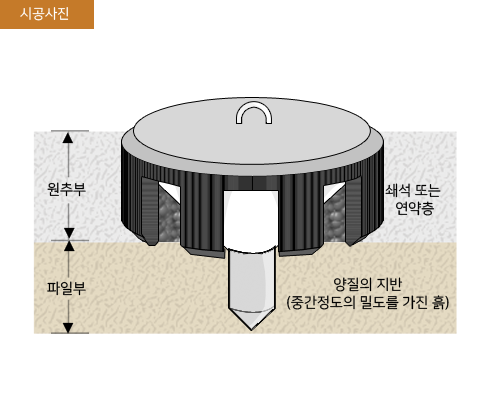

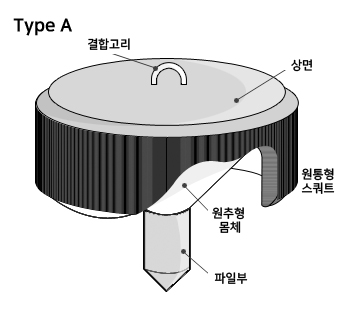

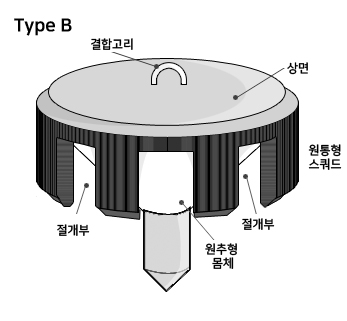

원추형 팽이말뚝은 그림과 같이 “원추부” 와 “파일부”로 구성됨.


TYPE 구분 직경(mm) 높이(H,mm)

팽이기초

원추부

D=300~2000

300~2000

파일부

D=50~200

TYPE 구분 직경(mm) 높이(H,mm)

팽이기초

원추부

D=300~2000

300~2000

파일부

D=50~200
